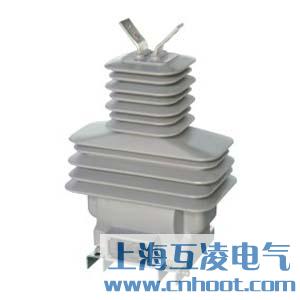

- 產品名稱：LZZBW-35B電流互感器
- 型號：LZZBW-35B
- 品牌：上?；チ?/li>
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
LZZBW-35B電流互感器原理
LZZBW-35B電流互感器（戶外）概述 LZZBJ71-35W 型電流互感器為戶外環氧樹脂澆注式、戶外型、全封閉、支柱柱式結構的電壓互感器。適用于是交流50Hz、額定電壓為35KV及以下電力系統中，供電流、電能測量及繼電保護用。
LZZBW-35B電流互感器參數
1、額定絕緣水平：40.5/95/185 kV；
2、額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。
| 產品型號 | 額定電流比(A) | 額定輸出(VA) | 保護級 | 一秒熱穩定電流(KA) | 動穩定電流(KA) | ||||
| 0.2s | 0.2 | 0.5S | 0.5 | 額定輸出(VA) | 準確級及準確限值系數 | ||||
| LZZBJ71-35 | 5～100/5 | 10 | 15 | 15 | 20 | 25 | 10P15 | 200Iln | 500Iln |
| 150～300/5 | 150Iln | 375Iln | |||||||
| 400～500/5 | 45 | 112.5 | |||||||
| 600～800/5 | 63 | 157.5 | |||||||
| 1000～1500 | |||||||||
注意事項
電流互感器 - 使用注意事項電流互感器運行時，副邊不允許開路。因?yàn)橐坏╅_(kāi)路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。
電流互感器運行時，副邊不允許開路。原因如下：
⒈電流互感器一次被測電流磁勢I1N1在鐵芯產生磁通Φ1
⒉電流互感器二次測量?jī)x表電流磁勢I2N2在鐵芯產生磁通Φ2
⒊電流互感器鐵芯合磁通：Φ = Φ1 + Φ2
⒋因?yàn)?Phi;1.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0
⒌若二次開路，即 I2 = 0 ，則：Φ = Φ1，電流互感器鐵芯磁通很強，飽和，鐵心發熱，燒壞絕緣，產生漏電
⒍若二次開路，即 I2 = 0 ，則：Φ = Φ1，Φ在電流互感器二次線圈N2中產生很高的感生電勢e，在電流互感器二次線圈兩端形成高壓，危及操作人員生命安全
⒎電流互感器二次線圈一端接地，就是為了防止高壓危險而采取的保護措施。
