LRZ-10電流互感器

產品名稱：LRZ-10電流互感器
型號：LRZ-10
品牌：上?；チ?/li>
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

LRZ-10電流互感器原理

LRZ-10電流互感器適用于額定頻率50、60Hz額定電壓為35kV及以下戶內裝置的交流線路中作電流、電能測量及繼電保護之用.本系列產品是采用環氧樹脂一次性澆注成形的全封閉免維護產品。具有抗短路能力強、精度高等優點. 具有抗短路能力強、精度高等優點.

LRZ-10電流互感器的作用

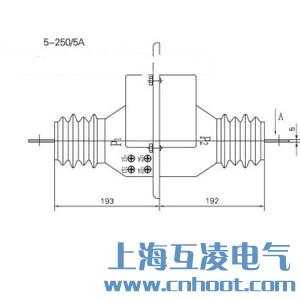

電流互感器一次線圈和二次線圈為鏈形結構,。計量級鐵芯采用超微晶合金，保護級鐵芯采用優質硅鋼片卷制，二次導線均勻繞制在鐵芯上。一次線圈采用優質軟質銅帶或玻璃絲漆包線卷制而成.澆注體用螺栓固定在安裝底座上。澆注體上貼有銘牌。底板上有四個螺孔供用戶安裝使用。底板上有專用接地螺栓.

LRZ-10電流互感器適用條件

1、設備種類：戶內

2、安裝地點的海拔不超過1000m；

3、環境溫度：-5—+40℃；

4、污穢等級：Ⅲ級5、氣中無嚴重影響互感器絕緣性能的污染及浸蝕性和爆炸性介質.

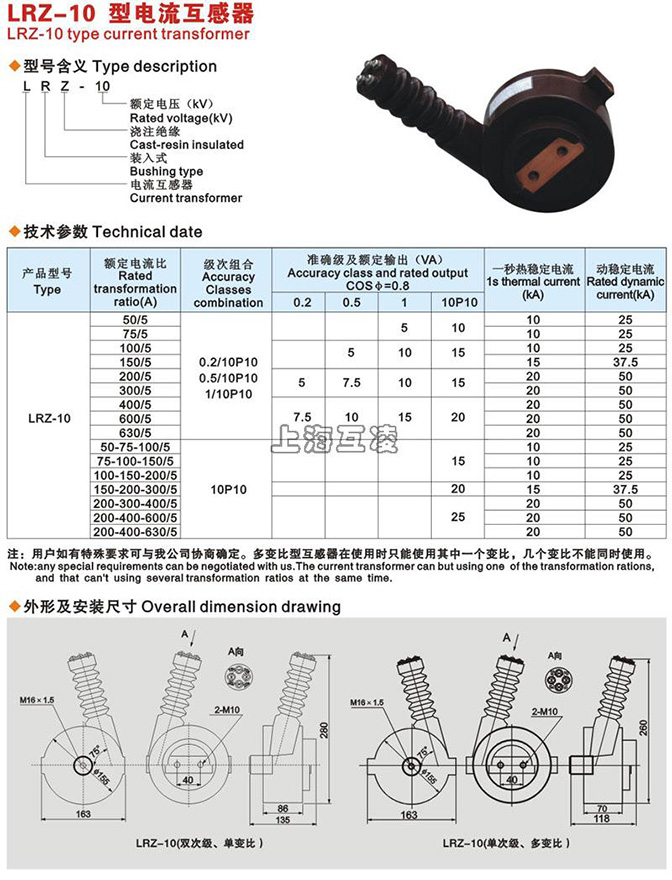

LRZ-10電流互感器參數

1、產品符合IEC和GB1208-97《電流互感器》；

2、額定絕緣水平：40.5/95/200kV；

3、額定頻率：50、60Hz；

4、額定二次電流：1A、5A；

5、負荷功率因數：COSφ=0.8（滯后）；

6、產品允許在120%的額定電流下長期運行

產品名稱：
LRZ-10電流互感器

型號：
LRZ-10

上?；チ桦姎庥邢薰臼且患揖哂卸嗄瓿商着浼a(chǎn)歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
