- 產品名稱：LDBJ9-40.5電流互感器
- 型號：LDBJ9-40.5
- 品牌：上?；チ?/li>
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
LDBJ9-40.5電流互感器原理

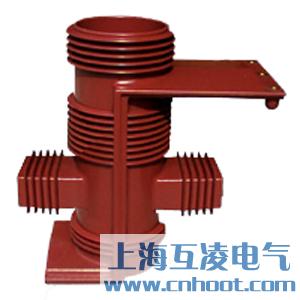

LDBJ9-40.5電流互感器為觸頭盒式電流互感器，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用，是專門為KYN61-40.5高壓開關柜而設計的。本產品符合IEC60044-1及GB1208《電流互感器》標準。

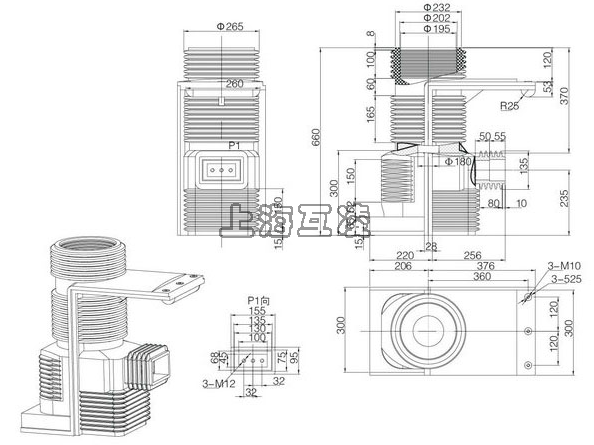

本型電流互感器為全封閉環氧樹脂澆注結構，其一次繞組的P1端被設置在觸頭盒內。
LDBJ9-40.5電流互感器參數
1、額定絕緣水平：40.5/95/185kV
2、額定二次電流：5A、1A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表1和表2
4、LDJ6-35污穢等級：Ⅱ級
5、產品局部放電水平符合GB1208《電流互感器》要求。
LDBJ9-40.5電流互感器變比
| 額定一次電流(A) | 準確級次組合 | 額定輸出(VA) | 額定短時熱電流(Ith)(kA) | 額定動穩定電流(Idyn) (kA) |
| 200～300 | 0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.2/10P10/10P10 |
20/50 30/50 20/20 30/20 20/30/30 20/30/15 30/30/30 |
150I1n | 375I1n |
| 400 | 45 | 112.5 | ||
| 500 | 63 | 130 | ||
| 600 | ||||
| 800 | 0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.2/10P10/10P10 |
30/50 50/50 40/30 50/30 30/40/40 30/40/20 40/40/40 |
80 | |
| 1000～1200 | ||||
| 1500 | ||||
| 2000～3000 | 100 | 160 |
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
