產品概述

ZW30-40.5是三相交流50HZ的高壓開關設備，主要用于40.5kV輸變電系統的控制與保護，也可用于城、鄉電網及工礦企業的正常操作與短路保護之用，并可用作聯絡斷路器及開合電容器組的場合，尤其適用于頻繁操作的場所。

該產品配CT17-ⅣB型彈簧儲能操動機構，可以遠控電動儲能，電動合、分閘操作，也可以就地手動儲能，手動分、合閘操作。另外在ZW30-40.5型戶外高壓六氟化硫斷路器的基礎上開發ZW30A-40.5型戶外高壓真空斷路器，為外置電流互感器，配CT17型彈簧操動機構。三極本體安裝在一個公共底架上，操動機構位于底架下方中央，底架上加裝電流互感器托架，上置戶外獨立電流互感器。斷路器三極機械聯動操作，極與極間氣體用銅管相通。滅弧室位于上瓷套內，采用真空滅弧室原理，真空滅弧室選用知名廠家產品。

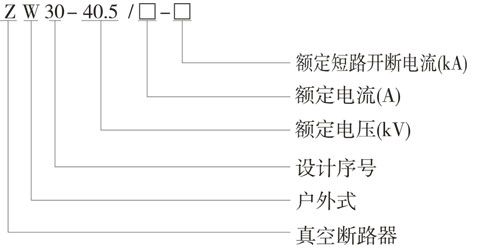

型號及含義

功能優勢

1、采用真空滅弧室，用SF6氣體作為輔助絕緣介質，配彈簧操動機構，實現了全無油化；

2、開斷性能優良，電壽命長，為20次；

3、能開斷單個電容器組電流630A無重燃；

4、機械壽命長，可達10000次，動作可靠，能頻繁操作，噪音低；

5、具有失步開斷能力，可作聯絡斷路器使用；

6、根據用戶要求可以不附CT或最多附12只CT；

7、產品外形美觀，防腐能力強，結構簡單，不檢修周期長且檢修方便。

常用型號

ZW30-40.5/1600-31.5，ZW30-40.5/1600-25，ZW30-40.5/1600-20

ZW30-40.5/1250-31.5，ZW30-40.5/1250-25，ZW30-40.5/1250-20

ZW30-40.5/2000-31.5，ZW30-40.5/2000-25，ZW30-40.5/2000-20

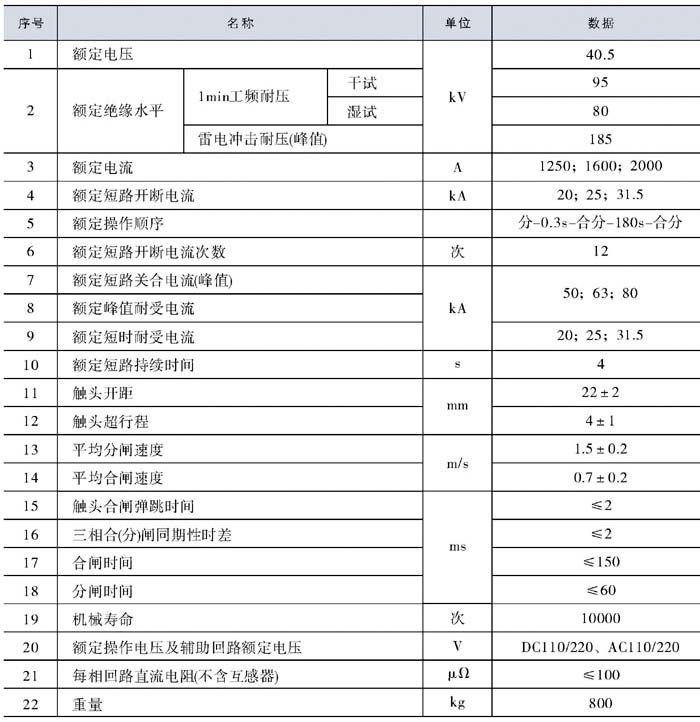

主要技術參數

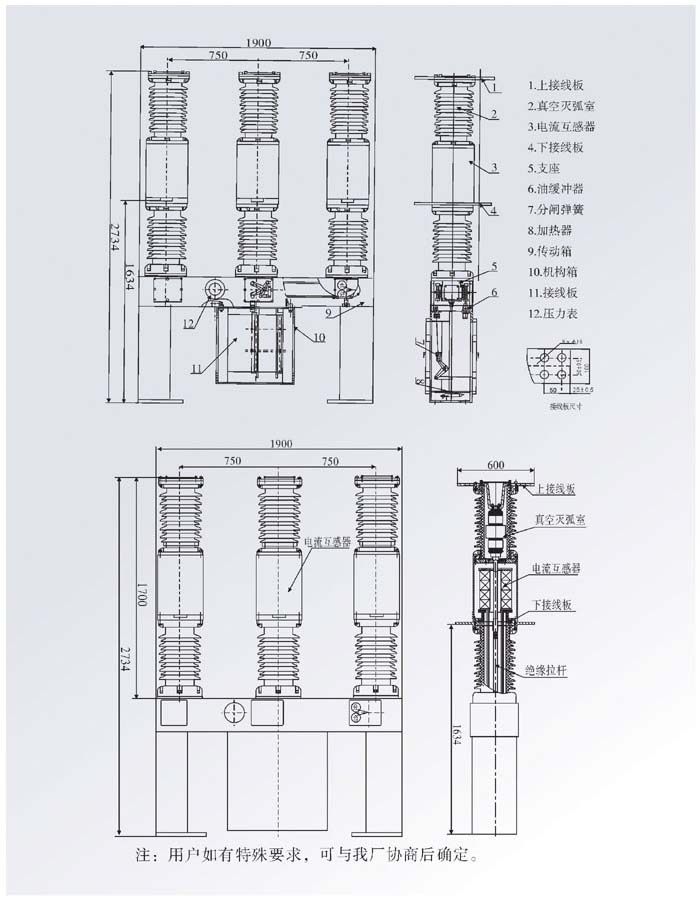

外形及安裝尺寸
