概述

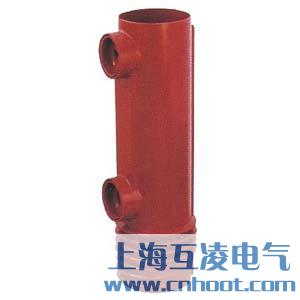

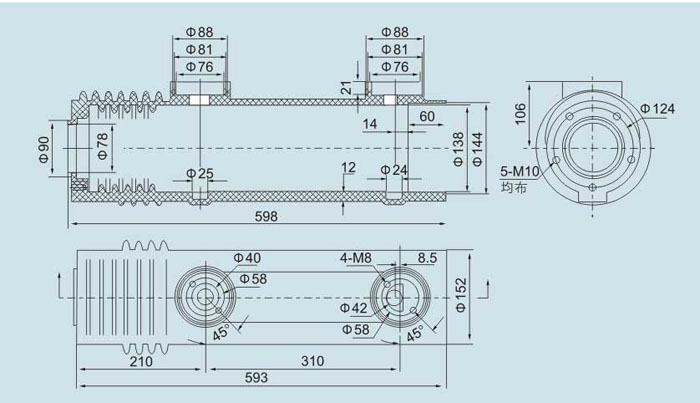

VS1-24絕緣筒適用于電流630~1250A的戶內高壓真空斷路器中。其頂部和中部分別裝有出線臂，上出線臂通過上支架與滅弧室靜端固定聯(lián)結，下出線臂通過下支架、軟連接與真空滅弧室動端導電桿聯(lián)結，絕緣筒頂部內外為四方結構，下部內外為圓周結構，絕緣筒內外均設有裙邊結構，其內裙邊為整圈圓周結構，上、下支架直接固定于絕緣筒內部。優(yōu)點：安裝方便，斷路器各相間一致性好；導出線臂與滅弧室接成整體；能獲得象煙囪般的對流散熱效果；防止異物和灰塵進入，滿足對爬距的要求。
