簡介

SF6氣體具有優越的絕緣與滅弧性能，SF6電器是目前性能最好的電器，在國內外、SF6高壓電器已成為公認的發展方向。

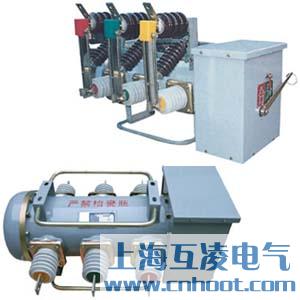

LW3-12G/630AⅠⅡⅢ型戶外高壓六氟硫斷路器(以下簡稱“ⅠⅡⅢ型斷路器”)是以六氟化硫氣體作為滅弧和絕緣介質的新型戶外高壓電器。其滅弧室采用自能旋弧滅弧原理，操動機構分(Ⅰ型)手動儲能彈簧操動機構。 (Ⅱ型)電動機儲能彈簧操動機構，(Ⅲ型)直流電磁操動機構叁種，各種操動機構均與斷路器本體完善地組合成一個整體。

型號及含義

主要技術參數

外形及安裝

戶外安裝方式示意圖

特點：三級共箱式，結構簡單，布置緊湊；動力輸出為轉動式，密封效果好。本體內運動質量小減輕了操作功，提高了機械壽命。旋轉電弧技術的應用，提高了滅弧效率和電壽命。本體結構的獨立性，可派生出具有不同性能和安裝方式的產品。與真空和油斷路器相比，在結構、重量、安全性、耐電強度、電壽命、維護和造價等方面有顯著的優越性。可根據用戶需求進行特殊布置及配置不同變比的保護，測量用互感器。

環境條件

環境溫度：上限+40度，下限-40度；

海拔高度不超過1000m；

風壓不超過700Pa(風速不大于35m/s)；

地震烈度不超過8度；

沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。

產品型號

LW3-12G/400、LW3-12G/630
