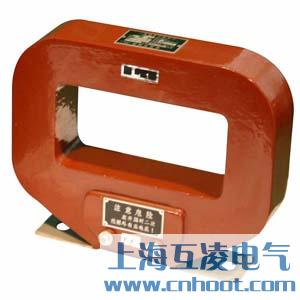

LMZJ1-0.5電流互感器

產品名稱：LMZJ1-0.5電流互感器
型號：LMZJ1-0.5
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

LMZJ1-0.5電流互感器原理

LMZJ1-0.5電流互感器主要用于戶內母排澆注式低壓電流互感器，供額定電壓為0.5kV及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用，產品為澆注式電流互感器，其安裝方法采用底板固定安裝方法。案例：銘牌上顯示穿1匝變比就是200/5, 穿2匝變比就是100/5, 穿4匝變比就是50/5, 穿5匝變比就是40/5, 穿8匝變比就是25/5, 穿10匝變比就是20/5, 穿20匝變比就是10/5

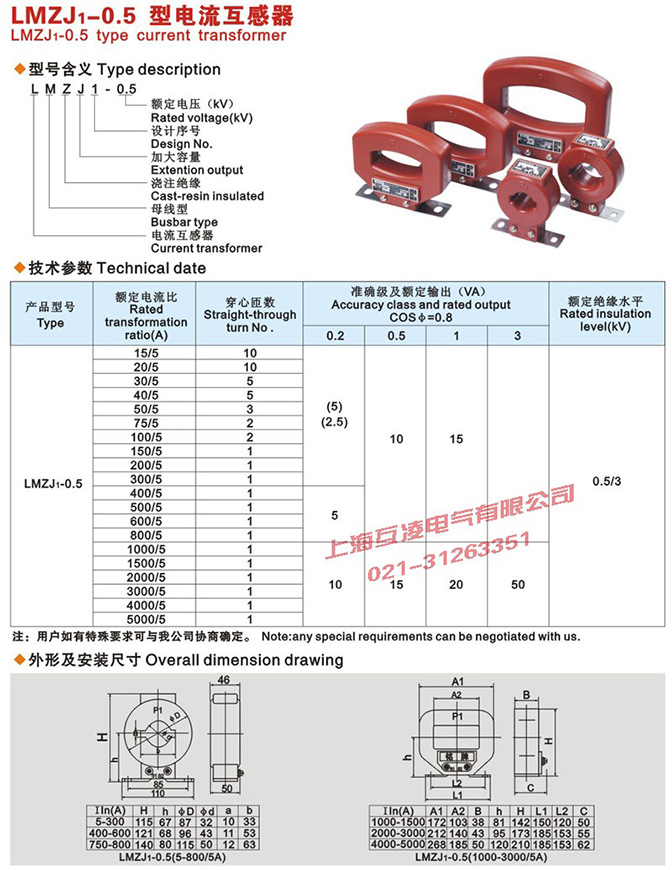

LMZJ1-0.5電流互感器參數

準確級：0.5級
額定電壓：0.5KV
額定一次電流：5-3000A
額定二次電流：5A
額定負荷：（見表1）
允許在110%額定電流下長期運行
二次繞組對地施加工頻電壓3KV歷時1min無擊穿閃絡現象

型號	電流比(A)	穿心匝數(匝)	額定負荷(VA)
型號	電流比(A)	穿心匝數(匝)	0.2級	0.5級	0.5S級
LMZJ1-0.5	30	5	5－3.75	5－3.75	5－3.75
	50	3	5－3.75	5－3.75	5－3.75
	75	2	5－3.75	5－3.75	5－3.75
	100	2	5－3.75	5－3.75	5－3.75
	150	1	5－3.75	5－3.75	5－3.75
	200	1	5－3.75	5－3.75	5－3.75
	250、300	1	5－3.75	5－3.75	5－3.75
	400、500	1	5－3.75	5－3.75	5－3.75
	600－1200	1	10－3.75	10－3.75	10－3.75
	1500－2500	1	15－3.75	15－3.75	15－3.75
	3000	1	20－3.75	20－3.75	20－3.75

LMZJ1-0.5電流互感器工作條件

1、安裝地點的海拔不超過1000m；

2、周圍空氣溫度不超過+40。C，且其24h內的平均溫度值不超過+35。C，周圍空氣溫度的下限為-5。

3、最高溫度為+40。C時，空氣的相對濕度不超過50%; 在較低的溫度下可以允許有較高的相對濕度，最高不超過80%;

4、安裝在無爆炸及易燃的危險介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃(包括導電塵埃);

5、安裝地點無劇烈振動及顛簸，安裝傾斜度不大于5°;

6、安裝地點不受陽光直接輻射，無雨雪侵襲及嚴重霉菌存在。

結構特征

本型互感器為澆注絕緣母線式，鐵心上繞有二次繞組，下部有底座，供固定安裝之用。

產品名稱：
LMZJ1-0.5電流互感器

型號：
LMZJ1-0.5

上?；チ桦姎庥邢薰臼且患揖哂卸嗄瓿商着浼a(chǎn)歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
