產品概述

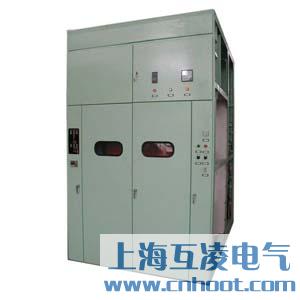

JYN1-35(F)交流金屬封閉型移開式開關柜(以下簡稱開關柜)系三相交流50Hz戶內裝置的金屬封閉式開關設備，是用于發(fā)電廠，變電所中系統(tǒng)額定電壓為35KV，額定最大電流為1000A，最高電壓不超過40.5KV的單母線或單母線分段的成套配電裝置。本型天關柜具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電掛接地線、防止帶接地線送電和防止誤入帶電間隙(簡稱“五防”功能)。

正常環(huán)境條件

1．周圍空氣溫度上限：+40℃、下限：-10℃、日平均溫度不超過35℃；

2．海拔高度不超過1000m；

3．相對環(huán)境溫度日平均不大于95%，月平均不大于90%；

4．地震烈度不超過8級；

5．水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；

6．無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈這棟的場所。

型號及含義

技術參數表

外形及安裝尺寸
