首頁 > 高壓電壓互感器 > JSZV12A-6R,JSZV12-3R電壓互感器

產品型號

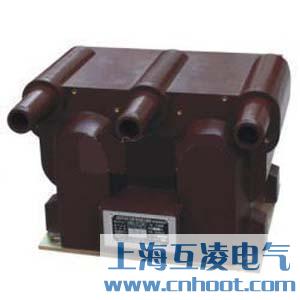

JSZV12A-6R,JSZV12-3R電壓互感器

產品名稱：JSZV12A-6R,JSZV12-3R電壓互感器
型號：JSZV12A-6R,JSZV12-3R
品牌：上?；チ?/li>
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

JSZV12A-6R,JSZV12-3R電壓互感器原理

JSZV12A-6R,JSZV12-3R電壓互感器是專為XGW-12型戶外交流固定工金屬封閉開關而設計的。本型電壓互感器一次繞組帶熔斷器保護，不僅提供100V測量電壓，還提供220V操作電源供繼路器使用。

JSZV12A-6R,JSZV12-3R電壓互感器參數

●負荷的功率因數COSΦ=0.8（滯后）；
●海拔高度≤1000m，滿足Ⅱ級污穢等級；
●產品性能符合標準：GB1207-1997（電壓互感器）；

產品型號	額定電壓比		準確級及額定輸出					極限輸出	額定絕緣水平
產品型號	額定電壓比		0.2	0.5	1	3	0.2/0.5	極限輸出	額定絕緣水平
JSZV12A-3R	3000/100/100		15	30	100	150	20/40	240	3.6/25/40
JSZV12A-6R	6000/100/100		15	30	100	150	20/40	240	7.2/32/60
JSZV12A-10R	10000/100/100		15	30	100	150	20/40	300	12/42/75
	10000/100/220	100	15	30	100	150	20/60	300
	10000/100/220	220	／	80	150	240	20/60	500

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

產品名稱：
JSZV12A-6R,JSZV12-3R電壓互感器

型號：
JSZV12A-6R,JSZV12-3R

上?；チ桦姎庥邢薰臼且患揖哂卸嗄瓿商着浼a(chǎn)歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
地址：http://wanye99.cn/JSZV12A-6R,JSZV12-3R-534.html
