首頁 > 高壓電壓互感器 > JDZZW-10電壓互感器

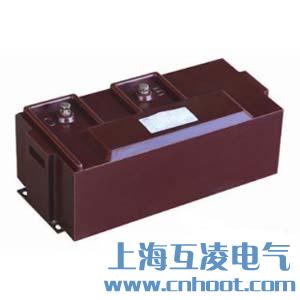

JDZZW-10電壓互感器

  • JDZZW-10電壓互感器

  • 產品名稱:JDZZW-10電壓互感器
  • 型號:JDZZW-10
  • 品牌:上?;チ?/li>
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • 資料請聯系互凌
  • 訂貨方案:
  • 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
  • 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
  • 3、開關柜使用在特殊環境條件時,應在訂貨時詳細說明
  • 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情

JDZZW-10電壓互感器原理

JDZZW-10電壓互感器是專為中置式手車柜設計的新型產品,為環氧樹脂澆注全封閉式結構,供額定頻率為50HZ,額定電壓為10KV及以下中性點非有效接地的電力系統中做電壓、電能測量和繼電保護用

JDZZW-10電壓互感器使用條件

1.海拔高度不超過3000米;
2.周圍環境溫度不高于+40'C,不低于-5C;
3.周圍空氣的相對濕度不大于85%(20C);
4.滿足II級污穢等級;
5.安裝場所無腐蝕性的氣體

JDZZW-10電壓互感器參數

型號 額定電壓比(V) 準確級及相應的額定輸出 極限輸出(VA) 額定絕緣水平(VA)
0.2 0.5 1
JDZZW-10 10/0.22 15 30 200 200 12/42/75

注意事項

1.電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如,測極性、連接組別、搖絕緣、核相序等。
2.電壓互感器的接線應保證其正確性,一次繞組和被測電路并聯,二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯,同時要注意極性的正確性。
3.接在電壓互感器二次側負荷的容量應合適,接在電壓互感器二次側的負荷不應超過其額定容量,否則,會使互感器的誤差增大,難以達到測量的正確性。
4.電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小,若二次回路短路時,會出現很大的電流,將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下,一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。
5.為了確保人在接觸測量儀表和繼電器時的安全,電壓互感器二次繞組必須有一點接地。因為接地后,當一次和二次繞組間的絕緣損壞時,可以防止儀表和繼電器出現高電壓危及人身安全。
6、電壓互感器副邊絕對不容許短路。


  • 產品名稱:
  • JDZZW-10電壓互感器


  • 型號:
  • JDZZW-10

上海互凌電氣有限公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求,關注客戶的應用細節以提高產品的現場使用壽命,是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數,歡迎來電咨詢訂購。
