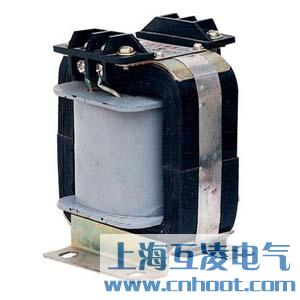

- 產品名稱：JDG4-0.5電壓互感器
- 型號：JDG4-0.5
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
JDG4-0.5電壓互感器的作用
JDG4-0.5電壓互感器和變壓器很相像，都是用來變換線路上的電壓。但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位；而電壓互感器變換電壓的目的，主要是用來給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安。
JDG4-0.5電壓互感器原理
JDG4-0.5電壓互感器適用于額定頻率為50Hz或60Hz、額定電壓為0.5kV及以下的電力系統中，作電能、電太壞的測量和繼電保護用。
JDG4-0.5電壓互感器參數
| 額定電壓(V) | 額定負荷(VA) | 極限負荷(VA) | |||
| 一次 | 二次 | 0.5級 | 1級 | 2級 | |
| 220 | 100 | 25 | 40 | 100 | 200 |
| 380 | 100 | 25 | 40 | 100 | 200 |
| 660 | 100 | 25 | 40 | 100 | 200 |
- 產品名稱：
JDG4-0.5電壓互感器
- 型號：
JDG4-0.5
