概述

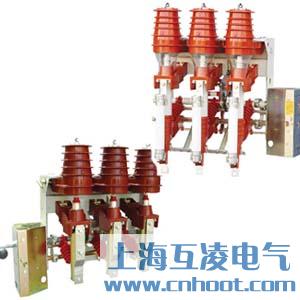

FKRN12-12D/T125-31.5壓氣式負荷開關適用于12kV及以下三相配電系統中，作為變壓器、電纜、架空線路等電力設備的控制和保護之用；特別適用于城網、農網的終端變電站及箱式變電站。并適用于環網、雙輻射供電單元的控制和保護；可以分合負載電流和過載電流。

FKRN12-12D/T125-31.5系列壓氣式負荷開關-熔斷器組合電器可以分合負載電流，過載電流，開斷線路短路電流。

使用環境條件

1、周圍空氣溫度上限：+40度，下限：-25度；

2、海拔高度不超過1000m；

3、相對濕度日平均值不大于95%，月平均值不大于90%；

4、地震烈度不超過8度；

5、無火災、爆炸危險，化學腐蝕及據烈振動的場所；

6、污穢等級：Ⅱ級；

7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

主要產品：FKRN12-12D/630-20、FKRN12-12D/125-31.5

型號及其含義

主要技術參數

外形及安裝尺寸

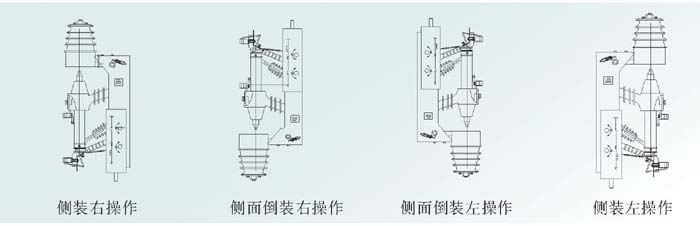

FKRN12-12安裝示意圖

結構特點

本系列產品具有結構緊湊、設計合理、聯鎖可靠、絕緣水平高的特點。苦命工斷和關合采用上下垂直直動方式；彈簧儲能操動機構使分、合閘速度不受操作者操作力大小的影響；電弧在鐘形絕緣罩內熄滅，燃弧時的游離氣體不會導致相間或?qū)Φ亟^緣強度的降低。

鐘形罩與支撐之間（即開關隔離斷口間）裝設有透明的絕緣罩，將帶電體被完全隔約并提高了環網柜的防護等級。負荷開關與接地開關之間裝設有可靠的機械聯鎖，同時開關面板上也裝設有與柜體間的機械聯鎖。這些聯鎖簡捷而有效，確保不會發生誤操作和誤觸帶電體。
